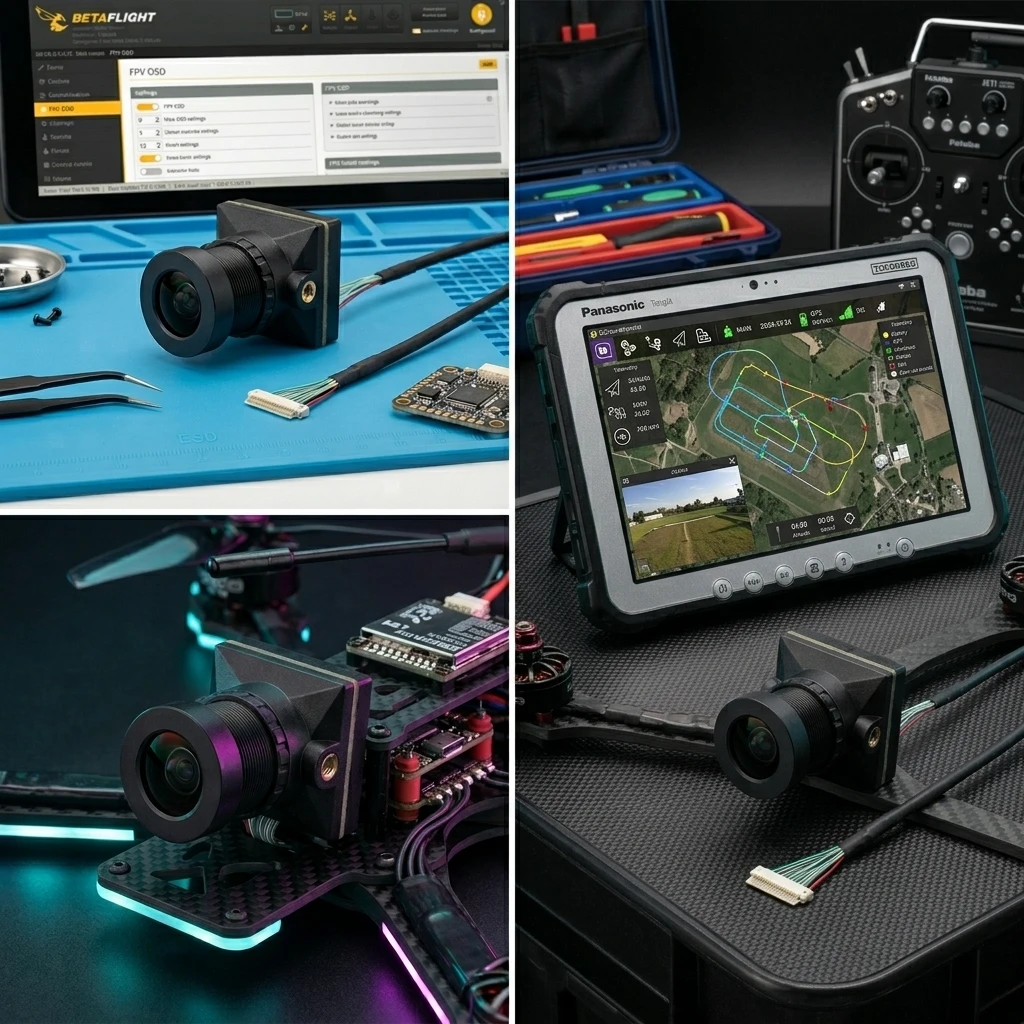

AC-001-OS04A10
وحدة كاميرا MIPI بدقة 4MP لمشاهد الإضاءة المنخفضة وHDR والاستجابة المعززة في نطاق NIR
تعتمد AC-001-OS04A10 على OmniVision OS04A10 وتجمع بين خرج 2688 × 1520 وبكسلات 2.9 μm × 2.9 μm وصيغة بصرية 1/1.79 وعدسة F1.0 لتطبيقات AI vision والأمن والروبوتات والطائرات بدون طيار والفحص الصناعي.
أبرز خصائص الوحدة
جميع البنود التالية مشتقة مباشرة من المواصفات الحالية في ورقة البيانات.
صيغة بصرية 1/1.79
الصيغة البصرية الكبيرة ومساحة التصوير 7.84 mm × 4.45 mm توفر أساسًا أقوى لالتقاط الضوء في المشاهد المعتمة.
بكسلات 2.9 μm
يساعد حجم البكسل 2.9 μm × 2.9 μm على تحسين الحساسية وتقليل الضوضاء والحفاظ على التفاصيل في ظروف الإضاءة المنخفضة.
منظومة عدسة F1.0
تأتي الوحدة بعدسة F1.0 مع واجهة M16 × P0.5 وتركيز يدوي وبُعد بؤري فعّال 4.37 mm.
HDR + تعزيز NIR
تدعم HDR بنمط single/dual/triple exposure مع تحسين NIR QE للمشاهد ذات الإضاءة المعقدة أو المساعدة بالأشعة تحت الحمراء.
قدرات التصوير الأساسية
القدرات الأساسية كما تصفها ورقة البيانات الحالية لوحدة AC-001-OS04A10.
تصوير منخفض الإضاءة للغاية
تعتمد الوحدة على OS04A10 مع تعزيز Nyxel في النطاق القريب من الأشعة تحت الحمراء وبكسلات 2.9 μm للحفاظ على خرج تصوير عملي في الإضاءة الضعيفة.
تصوير HDR
تدعم HDR RAW وأنماط HDR أحادي وثنائي وثلاثي التعريض للمشاهد ذات الإضاءة الخلفية أو التباين العالي.
تعزيز NIR
مهيأة للتصوير في النطاق القريب من الأشعة تحت الحمراء وتناسب أنظمة الإضاءة 850 nm و940 nm في الاستخدام الليلي.
تكامل مدمج
توفر MIPI output وSCCB control وواجهة عدسة M16 وتركيزًا يدويًا لتسهيل دمجها في الأنظمة الذكية.
المواصفات الفنية
مواصفات المستشعر
| Sensor | OmniVision OS04A10 |
| الدقة | 4MP |
| البكسلات الفعالة | 2688 × 1520 |
| حجم البكسل | 2.9 μm × 2.9 μm |
| الصيغة البصرية | 1/1.79" |
| مساحة التصوير | 7.84 mm × 4.45 mm |
| نوع المسح | Progressive Scan |
| نوع الغالق | Rolling Shutter |
| صيغة الخرج | 12-bit RAW / HDR RAW |
| أنماط HDR | Single / Dual / Triple Exposure HDR |
| أقصى معدل إطار | 30 fps @ 1520p (Triple-Exposure HDR) |
| واجهة الصورة | MIPI CSI-2 (حتى 4 lanes) / LVDS |
| واجهة التحكم | SCCB (متوافق مع I2C) |
| جهد التشغيل | Analog 2.8 V / Digital 1.2 V / IO 1.8 V |
| الاستهلاك | حوالي 300 mW |
| درجة الحرارة | -30°C إلى +85°C |
| CRA | 9° |
| أداء NIR | دعم enhanced NIR QE |
المواصفات البصرية
| الدقة المطابقة | 2688 × 1520 (4MP) |
| الحساس المطابق | 1/1.8" |
| بنية العدسة | 1G7P |
| التركيز | يدوي |
| أقرب مسافة | 2.0 m |
| الواجهة | M16 × P0.5 |
| EFL | 4.37 mm ±5% |
| F Number | F1.0 ±10% |
| TTL | 22.3 mm ±0.2 mm |
| OBFL | 4.47 mm ±0.2 mm |
| MBFL | 4.0 mm ±0.2 mm |
| Image Circle | Ø9.2 mm (Max) |
| FOV | H 109.0° / V 57.5° / D 131.6° |
| Relative Illumination | 38.30% |
| Lens CRA | 14.62° |
| TV Distortion | -16.70% |
| Optical Distortion | -54.70% |
واجهة MIPI CSI-2 والتكامل
ملخص الواجهة والإشارات ونقاط الدمج كما وردت في ورقة بيانات AC-001-OS04A10 المنشورة.
واجهة بيانات الصورة
خرج MIPI CSI-2 مع 4 خطوط بيانات وخط ساعة واحد؛ كما يدعم المستشعر LVDS على مستوى المكوّن.
إشارات التحكم
التهيئة عبر I2C / SCCB مع إشارات CAM_RST وPOWER_DOWN وINCK للتحكم على مستوى النظام.
إدخال الطاقة
دخل الوحدة هو VDD_5V0 مع تغذية عبر عدة أطراف طاقة متوازية وعدة أطراف أرضي.
تحضير العتاد للضبط
تم حجز مقاومات 0R على المسارات الرئيسية لتسهيل الضبط وتحسين المعاوقة أثناء الدمج.
سيناريوهات الاستخدام
سيناريوهات استخدام تتماشى مع قدرات العتاد واتجاهات البحث الفعلية في قطاع الرؤية الطرفية ووحدات الكاميرا.
ملاحظات التكامل
الأداء النهائي للصورة يعتمد على المنظومة الكاملة وليس على المستشعر وحده.
